Portico de altura h y ancho a

Veremos ahora, el método de Langrehr graficamente, aplicado a un pórtico de entrada de linea, de altura h y ancho a.

En una subestación transformadora, suele haber varios de estos pórticos, por lo que se hace imprescindible poder determinar la zona de protección que determinan los hilos de guardia situados en la parte superior de cada extremo del mismo. Recordemos que este procedimiento se hace para verificar que los elementos y equipos dentro y en las adyacencias del pórtico , estén debidamente protegidos de las descargas atmosféricas.

A ambos lados del pórtico

La carpa de protección se determiná exactamente igual al caso de un poste de altura h, ya visto en este blog, por lo que no se comentará.El procedimiento que cambia es en la parte superior del pórtico, entre los dos hilos de guardia. Si el pórtico tiene un ancho a, se traza una perpendicular a dicho ancho en la mitad del pórtico, de longitud 2h, siendo h como dijimos , la altura de la parte superior del pórtico. Esto determinará un punto, desde allí hacemos un arco de circunferencia que una ambos hilos de guardia, marcando de esta forma, una carpa superior de radio R2, que sumada a las carpas de radio R1=2h, nos dará la zona de protección de la estructura ante descargas atmosféricas.

Método gráfico Poste de altura h


La idea es hallar graficamente la zona de protección que brinda un hilo de guardia (cable de protección) situado en la parte superior de un poste de altura h.

En una estación transformadora se necesita proteger todos los elementos y equipos ante descargas atmosféricas. Para ello se utilizán hilos de guardia, situados a una altura conveniente.

Se necesita determinar la zona de protección que brindan estos. En caso de que algún aparato cercano al poste se encuentre fuera del área determinada habrá que aumentar la altura del poste y con ello la altura del hilo de guardia aumentando, con ello, el espacio protegido.

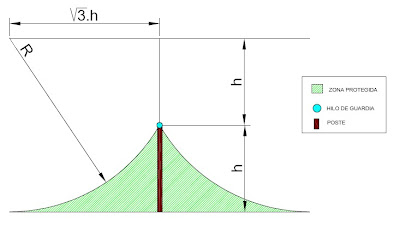

Sea un poste de altura h, a partir de la altura del hilo de guardia se traza una recta vertical de altura h, luego una recta horizontal a ambos lados del poste de distancia √3.h . De ahi se traza un arco de circunferencia de radio R=2h y nos dará la zona de protección que brinda el hilo de guardia.

Tenemos dos postes, uno de altura h y el otro de altura H, separados una cierta distancia, se desea hallar la zona de protección que brinda según Langrehr los cables de protección (Hilo de guardia) situados en la parte superior de estos dos postes.

ANEXO DETALLE

¿Qué es el hilo de guardia?

Resultado de imagen para hilo de guardia wikipedia

El cable de guarda es un conductor tendido en paralelo y sobre los conductores de fase de una línea de transmisión. Se encuentra ubicado en la parte superior de la estructura, de tal forma de cubrir o apantallar los conductores de fase. … Protege los conductores de fase de las descargas eléctricas directas. (https://www.frro.utn.edu.ar/)

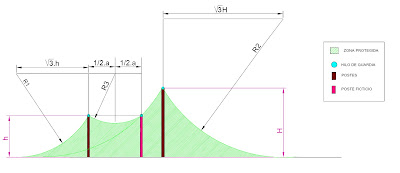

La zonas de protección a la izquierda del poste de altura h y a la derecha del poste de altura H se determina de acuerdo a lo explicado oportunamente (ver poste de altura h arriba). De esta forma tendremos dos arcos de circunferencia , una de radio R1 y otra de radio R2.

Lo diferente sucede entre ambos postes: ” Desde la cima del poste de mayor altura, en este caso el poste de altura H, se traza un arco de circunferencia de radio R2.

Luego desde la cima del poste de menor altura (en este caso el poste de altura h) trazo una recta perpendicular al poste hasta cortar al arco de cirunferencia de radio R2. De esta forma obtengo un punto que me dará la ubicación de un poste virtual. Este poste no existe, pero servirá los efectos de determinar las zonas de protección entre los dos postes. Entre el poste de menor altura y el poste virtual obtengo la zona de protección de acuerdo al método del pórtico de altura h y ancho a. ( arriba)Finalmente entre el poste virtual y el poste de mayor altura,la zona de protección la deterrmina el arco de circunferencia de radio R2″
